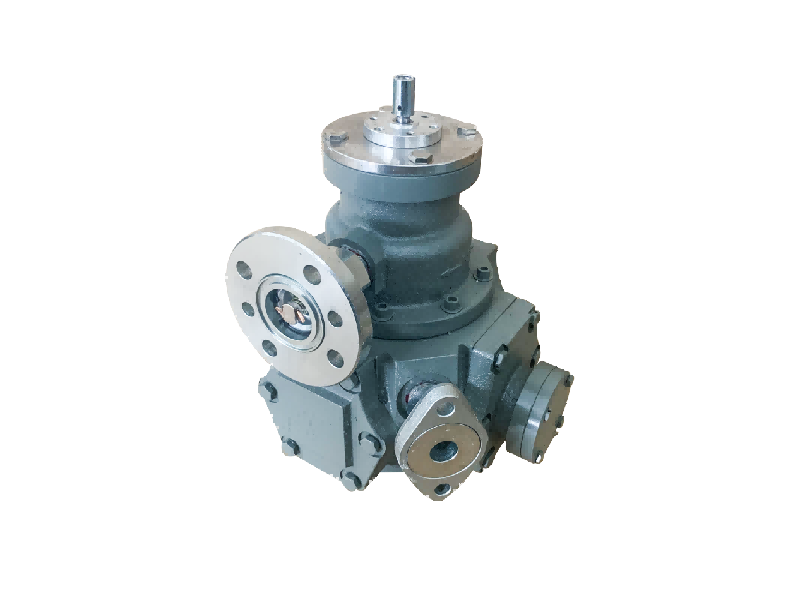

Kärnan iLPGFM1 flödesmätareär ett stängt cylindriskt skal. Skal installerat i en fri rotation runt den centrala axeln i den cylindriska trumman, trumman vid det radiella bladet separerades i tre eller fyra oberoende gaskammare (eller 'hink'). Varje kammare har raka slitsöppningar i den inre väggen (nära mittaxeln) och i ytterväggen (nära huset): Den inre öppningen fungerar som inloppet till kammarens mätningskammare och den yttre öppningen fungerar som kammarens utlopp. LPGFM1-huset är fyllt med ungefär hälften av volymen vatten eller lågviskositetsolja som en tätningsvätska, så att den nedre halvan av rotorn är nedsänkt i vätskan. Denna flytande tätningsmetod är den viktigaste funktionen i flödesmätaren, som ersätter den mekaniska tätningen av den traditionella volymetriska flödesmätaren och uppnår en unik läckefri operation.
Gas från flödesmätarinloppet i arbetsflödet är som följer:
Uppblåsbar stadium: gasen först i strömmen i en specifik position i gaskammaren (såsom en kammare). För närvarande började A -kammaren i det inre inloppet just för vätskan, och inloppet anslutet till gasen började fylla A -kammaren. Samtidigt är en annan kammare (t.ex. kammare B) fylld med gas och dess inre och yttre öppningar förseglas av vätskan och bildar ett stängt "hink" -utrymme - mätningskammaren. En tredje kammare (t.ex. kammare C) har sitt yttre utlopp utsatt för vätskan och börjar lufta gas till mätarutloppet.
Drivning och rotation: När gasen fortsätter att fylla A -kammaren utsätts den roterande cylindern för en obalanserad kraft som drivs av inloppstrycket och börjar rotera moturs runt dess centrala axel (rotationsriktning beror på designen och visas moturs i illustrationen).
Samtidigt roterar kammaren A till den ursprungliga positionen i kammaren B, och dess inre och yttre öppningar förseglas av vätskan och bildar en ny mätningskammare. På detta sätt genomgår varje kammare cykeln: Inflation → Bildning av en förseglad kammare → Avgas → Återställning genom nedsänkning.
Grunden för volymetrisk mätning: Nyckelpunkten är att för varje trumma var en volym gas som är lika med "antal kamrar × volym av enskilda kamrar" genom mätaren. Till exempel, i fallet med en fyra-kammarrotor, släpper en revolution fyra gånger kamrarna. Antalet rotationer av cylindern överförs till den externa räkningsindikatorn (t.ex. mekanisk räknare eller elektronisk sensor) genom växelmekanismen, som exakt kan lägga till den totala volymen gas som passerar genom flödesmätaren.
LPG flödesmätareI kraft av dess flytande tätningsprincip, en unik klass av icke-läckage volymetrisk flödesmätare. Dess felegenskaper (såsom linearitet, repeterbarhet) och annan förlitar sig på mekanisk tätning av den volymetriska flödesmätaren (såsom bälteshjul, membran) har en signifikant skillnad, vanligtvis med utmärkt noggrannhet, mätnoggrannhet på upp till 0,2 nivå till 0,5 nivå. Emellertid ger driftsprincipen också specifika begränsningar:
Begränsningar av flödesområdet: För att säkerställa att vätskan effektivt kan tätas i gaskammaren och gasen kan smidigt släppas utan att orsaka våldsamma fluktuationer i vätskenivån eller vätskan, kan rotationscylinderns roterande hastighet inte vara för snabb. Detta begränsar direkt den maximala mätbara flödeshastigheten. Därför är LPGFM1 -flödesmätare huvudsakligen lämpliga för exakt mätning av små flödesgaser, vanligtvis används i laboratorier, standardmätarkalibrering, små flödesövervakning av specialprocesser och andra scenarier.
Krav på gaskompatibilitet: Gasen som ska mätas får inte lösas i tätningsvätskan inuti flödesmätaren, och den kan inte heller ha någon kemisk reaktion eller interaktion med tätningsvätskan. Underlåtenhet att göra detta kan leda till mätfel (t.ex. små volymavläsningar på grund av gasupplösning), förändringar i vätskans natur eller till och med skador på mätaren. Val av en lämplig tätningsvätska (vatten, olja eller annan inert vätska) är viktigt för exakt mätning av en viss gas.
Andra överväganden: Mätaren måste monteras horisontellt och vätskenivån måste hållas vid det angivna märket vid användning. Förändringar i omgivningstemperatur kan resultera i förändringar i tätningsvätskans volym och kräver uppmärksamhet eller kompensation. Även om de är mycket exakta är de vanligtvis relativt stora i storlek och vikt och kräver regelbundet underhåll av vätskans nivå och renlighet.
Sammanfattningsvis upptar LPG-flödesmätare, med deras höga noggrannhet, inget läckage och intuitivt princip, en viktig position inom området för total volymmätning av små flödesgaser, men måste strikt följa deras tillämpliga flödesintervall och gasförsätade vätskekrav.
