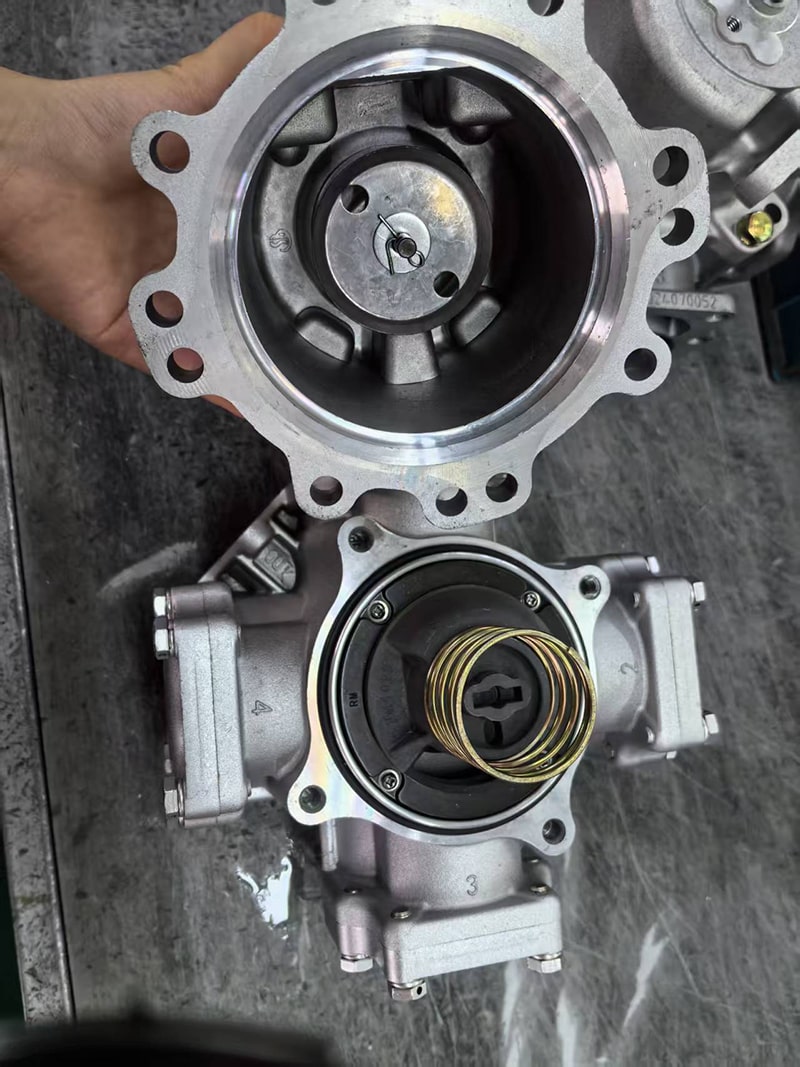

A bränsleavdelningsflödesmätareär ett instrument som används för att mäta flödet av flytande bränsle. Den använder motstånds- eller flödesexciteringseffekten av vätskefrensan på flödesmätaren när den flyter genom flödesmätaren för att mäta flödet. Material förlitar sig på den mekaniska rörelsen av impeller, kolvar eller växlar, flödeshastigheten omvandlas till antalet rotationer genom mekanisk transmission och volymen beräknas slutligen.
Innan du använder flödesmätaren måste du förbereda först, inklusive att köpa flödesmätaren, välja lämpligt mätområde och intervall, förbereda gängade leder, tätningsringar och rör, etc.
1. Bestäm installationsplatsen för bränsleflödesmätaren, vanligtvis nära oljetanken eller på oljeledningen.
2. Kontrollera om det finns andra rör eller delar runt installationsplatsen. Om så är fallet, håll ett visst avstånd för att undvika ömsesidig störning.
3. Anslut flödesmätaren till rörledningen på oljebilen och var uppmärksam på den vattentäta tätningen i anslutningsporten.
4. Enligt ledningsinstruktionerna för bensinflödesmätaren koppla nätsledningen korrekt.
5. I felsökningsprogramvaran för flödesmätaren, ställ in och kalibrera parametrarna för att säkerställa mätresultatens noggrannhet.
Positionering och riktning

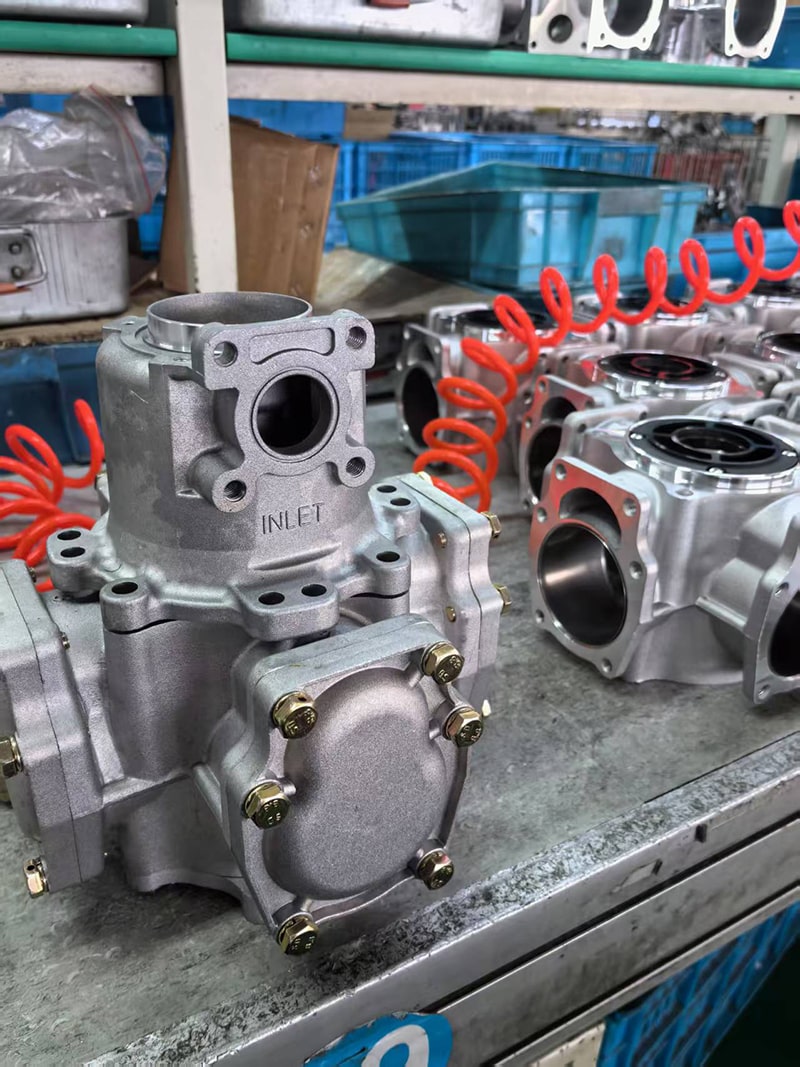

1.observe flödesriktningspilen påbränsleflödesmätarekropp för att säkerställa att installationsriktningen är förenlig med oljeflödesriktningen.
2. Horizontal installation är bäst. Om vertikal installation krävs, se lutningsvinkeln tillåten i manualen.
Rörledningsanslutning
1. Sena inlopps- och utloppstrådarna och linda in tätningsbandet (3-4 varv) för att förhindra att tejpen kommer in i rörets innervägg.
2.Preliminär åtdragning av gränssnittet för hand och lås sedan den med en skiftnyckel (undvik översträckt för att få skalet att spricka).
Elektrisk anslutning
1. Konnect pulssignallinjen till kontrollens huvudkort enligt kopplingsdiagrammet för att säkerställa att skärmskiktet är väl jordat.
2. Kontrollera pluggens vattentäta prestanda för att förhindra fukt från att invadera kretsen.
1. Öppna rörledningsventilen och starta vätskan och var uppmärksam på att gradvis justera storleken på omkopplaren för att undvika överdrivet.
2. Prova olika flödeshastigheter för att bestämma det bästa mätområdet och intervallet.
3. Justera parametrar såsom känslighet och noggrannhet för indikatorn eller inspelaren.
Tätningstest
När du har slagit på oljepumpen, kontrollera om varje gränssnitt läcker och byt ut tätningen vid behov.
Statiskt trycktest: Stäng utloppsventilen och observera om tryckmätaren är stabil (bibehålla ingen tryckfall i 15 minuter).
Mätkalibrering
Använd ett standardmätinstrument (t.ex. en 20L -standardmetallmätningscylinder) för verklig vätskekalibrering.
Justera pulskoefficienten på huvudkortet för att säkerställa att indikationsfelet är inom ± 0,3% (se JJG 443-2015 verifieringsföreskrifter).
Mjukvarukonfiguration
Ange bensinflödesmätarparametrarna (såsom pulser/L, oljetyp) genom kontrollpanelen.
Kör självtestprogrammet för att kontrollera om sensoravvikelser eller signalstörningar.
1. När du använder flödesmätaren, undvik höghastighetsflöde eller överdriven vibrationer för att undvika fel eller skador.
2. Rengör och underhållbränsleflödesmätareregelbundet för att säkerställa dess normala drift.
3. Betala uppmärksamhet på säkerheten under drift för att undvika faror som elektrisk chock, skållning och kemisk förgiftning.
4. Efter installationen krävs det faktiska driftstestet för att observera om utgången från flödesmätaren är korrekt och om installationen är fast.
5. Om långvarig lagring krävs bör en viss mängd rengöringsmedium införas i flödesmätaren för att förhindra rost och korrosion av inre delar som påverkar livslängden.
6. Under underhåll, uppmärksamhet bör ägnas åt underhållscykler och metoder, och underhållsdelar bör rengöras och ersättas i rätt tid.
Antistatiska åtgärder: Använd explosionssäkra verktyg under installationen och anslut markleden för att eliminera statisk elektricitet.
Undvik tomgång: Innan du startar maskinen för första gången, se till att rörledningen är fylld med olja för att förhindra torr slipning av flödesmätaren.
Regelbundet underhåll: Rengör filtret var sjätte månad och kontrollera slitaget på pumphjulet. Kontrollera tätningens elasticitet i extrema temperaturer för att förhindra lågtemperatur spröd sprickor eller högt temperatur åldrande.
1.Lärningsfel: Kontrollera för filterblockering, pumphjulstopp eller signalstörning.
2. Ingen signalutgång: Kontrollera strömförsörjningsspänningen och om ledningens terminaler är lösa.
3.Abnormalt ljud/vibration: Kontrollera om kavitation eller otillräckligt rörstöd.
Kort sagt är flödesmätaren ett mycket praktiskt instrument som exakt kan mäta flödet av vätskor och ge viktig teknisk stöd för industriell produktion, miljöskydd och andra områden. Jag hoppas att den här artikeln kan hjälpa dig att förstå de grundläggande principerna och användningen av flödesmätare och ge hjälp för ditt arbete.
