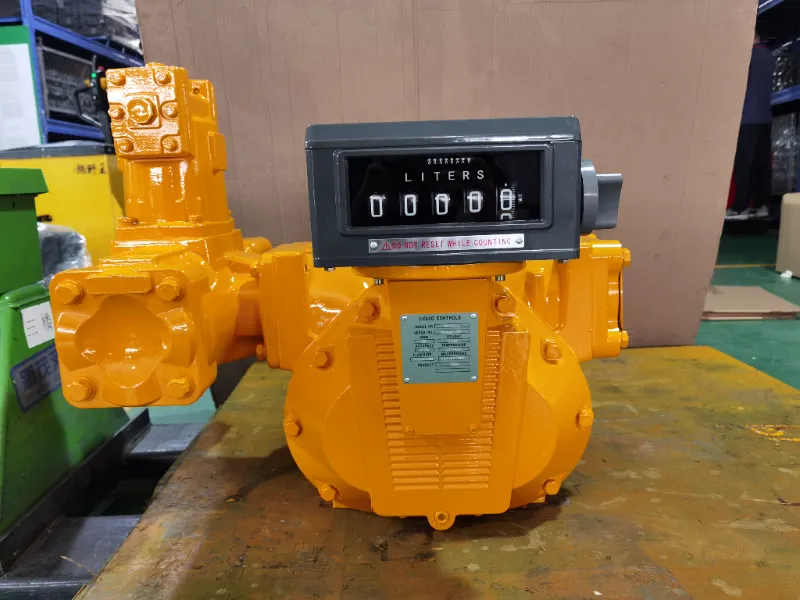

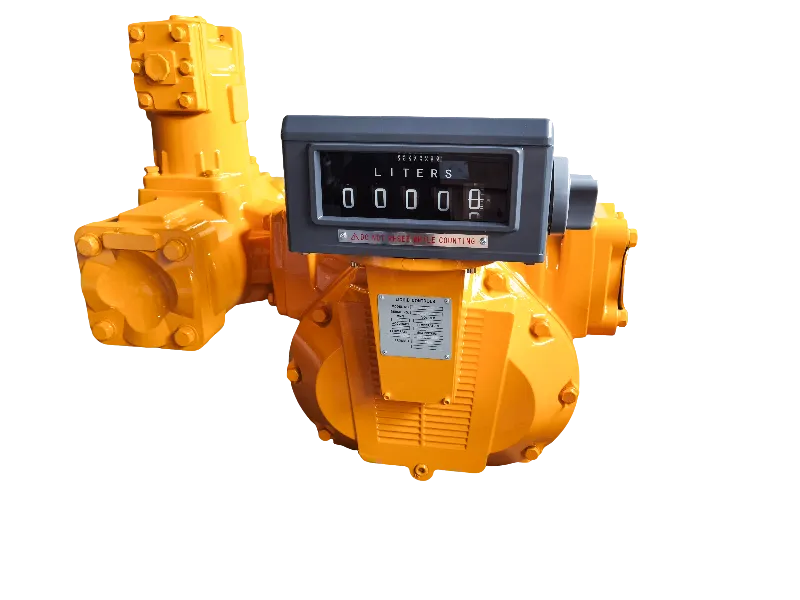

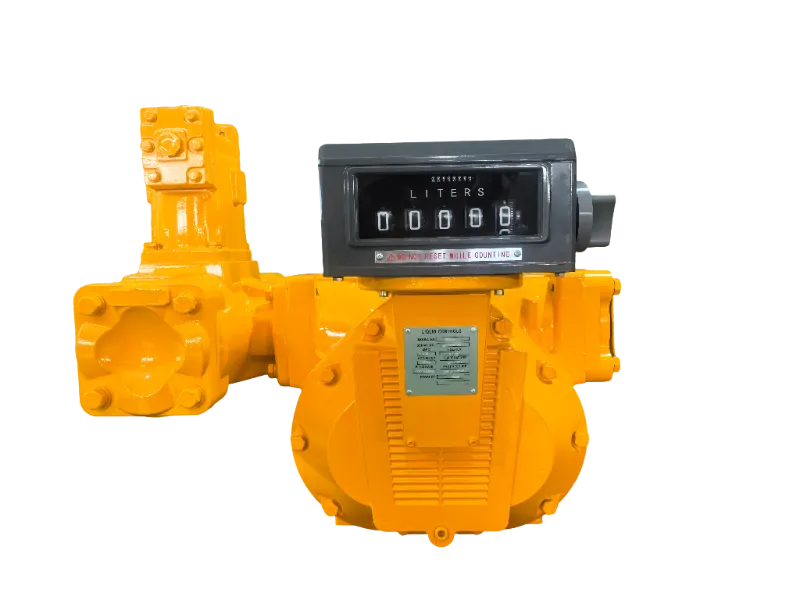

4 tums vätskekontrollflödesmätare

M-seriens rörledningsflödeskontrollsystem är en mätlösning utformad för högflödestankning och bränsleöverföringsrörledningar. Denna 4-tums flödesmätare för vätskekontroll har kompakt struktur, enkel användning, enkelt underhåll, pålitlig prestanda och modernt utseende. Den är lämplig för fotogen, diesel, bensin och blandade bränslen.

Denna flödesmätare innehåller en vätskekammare med en blockerande axel och två förskjutande axlar som roterar i synk med matchande kugghjul. Vätska kommer in i kammaren, den blockerande axeln roterar under tryck, de två förskjutande axlarna följer efter och vätska passerar genom till utloppet - omvandlar linjärt flöde till roterande rörelse. Den 4 tums vätskekontrollflödesmätaren mäter flöde baserat på att hindra axelrotation, överförd via räknare eller pulssignal till en datorterminal.

Parametern är som följer.

Strukturera

Denna 4-tums flödesmätare för vätskekontroll består av en vätskekammare, blockerande axel, förskjutande axlar, synkrona växlar och en enhet för räknare eller pulsutgång. Den blockerande axeln och två förskjutande axlar arbetar tillsammans i vätskekammaren, vilket uppnår exakt dosering genom synkroniserad växelrotation.

Särdrag

Den 4 tums vätskekontrollflödesmätaren har en kompakt och robust struktur som säkerställer enkel drift och enkelt underhåll, samtidigt som den levererar säker och pålitlig prestanda i krävande bränslemiljöer. Dess unika blockerande och förskjutande axeldesign omvandlar linjärt vätskeflöde till roterande rörelse, vilket möjliggör mycket exakta mätningar över ett brett spektrum av flödeshastigheter. Mätaren är speciellt lämpad för högflödestankning och rörledningsmätning, med ett modernt utseende som kompletterar avancerade bränslehanteringssystem. Dessutom erbjuder den valfri räknare eller pulsutgång för sömlös datainsamling och integration med befintliga styrsystem.

Ansökningar

Mätning av bränslelastning och lossning vid raffinaderier och processanläggningar

Tankbil och gasoltankbilsöverföringsmätning

Tungbränsletappning för stora lastbilar och flygplan.

Installations- och driftsvillkor

 Den 4-tums vätskekontrollflödesmätaren måste uppfylla alla säkerhets-, ventilations-, brandskydds- och elektriska standarder. Rörledningar måste rengöras före installation. Montera mätaren på en stabil plattform – inte direkt på rören – för att undvika distorsion från termisk expansion eller flänspåkänning. Installera en sil uppströms och en vertikal luftavskiljare vid inloppet vid behov. Under start, fyll mätaren långsamt för att avlägsna luft, håll utloppsventilen stängd tills räknaren roterar, öppna sedan helt efter att vätska har strömmat igenom. Kör aldrig mätaren torr i mer än fem minuter; hålla sig inom det nominella flödesområdet. Förhindra hydraulisk stöt och termisk expansion med korrekta ventilstängningshastigheter och funktionella avlastningsventiler. Använd inte mätaren när luft, bubblor eller ånga finns i flödesvägen.

FAQ

F1: Påverkar flödesriktningen mätaren?

A1: Ja. Flödesriktningen påverkar mätnoggrannheten. Backa drivväxeln om backräkning krävs.

F2: Vad är den minsta beställningskvantiteten?

A2: MOQ är 1 enhet.

F3: Vilka förpackningsalternativ finns tillgängliga?

A3: Träfodral och kartonger är båda tillgängliga - du kan välja enligt dina önskemål.
